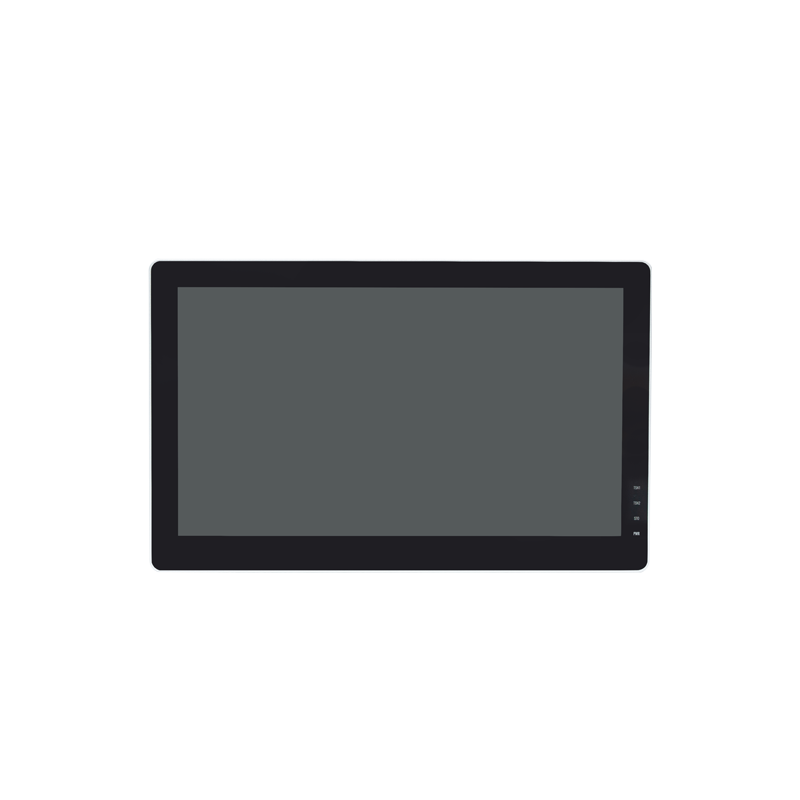

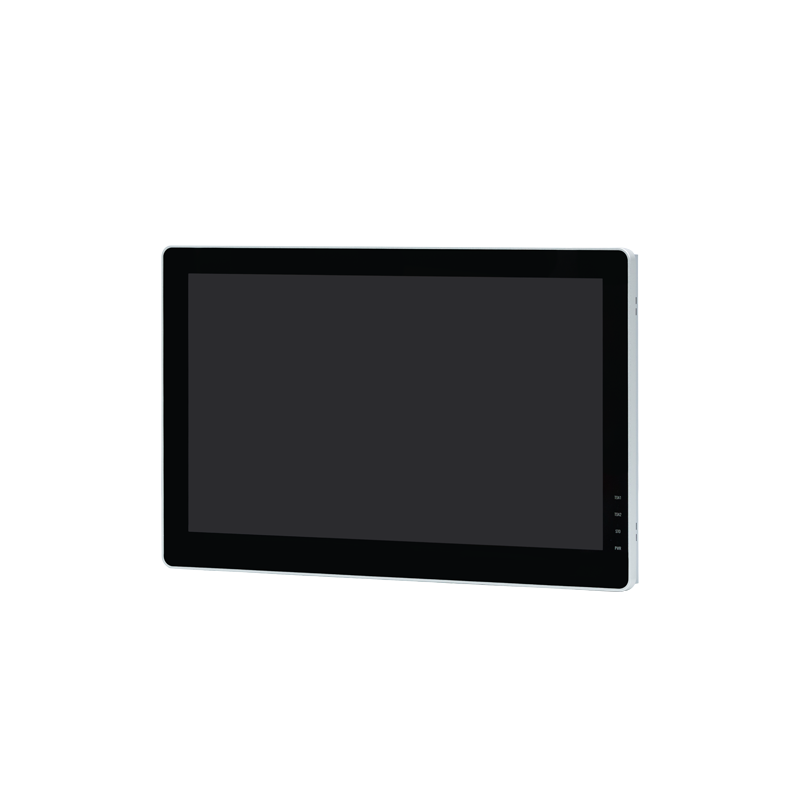

SZX120 工业触控一体机

● Intel® Apollo Lake处理器
● 10.1 ″ (X100) or 12.1″ (X120)工业级液晶屏
● 工业级10点电容触摸屏
● 2 个Intel I225-V GbE LAN端口
● 3 个 USB 3.0接口, 1 个 USB 2.0接口
● 1 个RS-232接口, 1 个RS-232/422/485接口
● 前面板IP65防护等级
● 紧凑坚固、无风扇设计

中央处理器参数列表



Intel® Apollo Lake

中央处理器

赛扬N3350

奔腾N4200

赛扬J3355

赛扬J3455

主频

1.10 GHz

1.10 GHz

2.00 GHz

1.50 GHz

最大频率

2.40 GHz

2.50 GHz

2.50 GHz

2.30 GHz

核心

2

4

2

4

线程

2

4

2

4

热设计功耗

6W

6W

10W

10W

缓存

2 MB

2 MB

2 MB

2 MB

产品规格

项目

子项目

SZX120  系列

处理器系统

CPU

Intel® Apollo Lake Celeron/Pentium 处理器(N3350/J3355/J3455/N4200)

TDP

10W MAX

BIOS

AMI UEFI BIOS at 64 Mb

内存

技术

LPDDR4

最大容量

8GB

图形

图形

Intel® Gen9 Graphic Engine

显示

尺寸

12.1”  TFT LCD

分辨率

1280 x 800

屏幕宽高比

16:9

背光

LED

背光寿命

50,000Hrs

触摸屏类型

10点电容式触屏

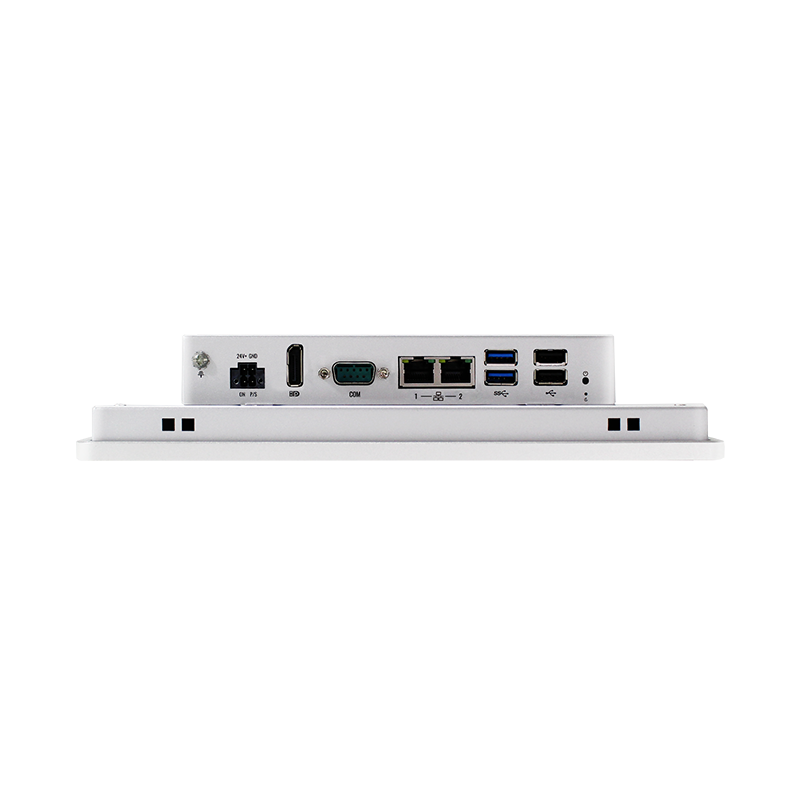

接口

网口

2 x Intel i225-V GbE

USB接口

3 x USB3.0, 1 x USB2.0

串口

1 x RS-232/485/422, 1 x RS-232

HDMI

1

SIM

1 x Nano SIM

内部连接器

USB 2.0接口

2

VGA

1

SATA 3.0

1

串口

1 x RS-232/422/485, 1 x RS-232

串口

4 x (TTL TX/RX/CTS/RTS/GND)

GPIO

8

音频

1 x HDA

SMBus

1

LPC

1

CPU FAN

1 x四线智能风扇接口, 12V@2A

前面板控制

电源指示灯、硬盘指示灯、重置、电源开关

指示灯

4

UPS

1(optional)

扩展接口

M.2 E-Key

1 x M.2 E-Key 2242 , 支持Wifi模块

M.2 B-Key

1 x M.2 E-Key 3052, 支持4G网络 USB 3.0接口

M.2 M-Key

1x M.2 B/M-Key 2280, Sata3.0接口

板子特性

看门狗

65536 lever 0~65535 sec

TPM

TPM 2.0

电源

供电电压

DC 24V± 5%

电源管理

AT/ATX

最大功耗

35W

测试环境

Intel J4205 4G

操作系统

操作系统

Windows 10, Linux

环境指标

工作温度

0~60 °C (32 ~ 140 °F)

存储温度

-40~85 °C (-40 ~ 185 °F)

相对湿度(工作状态下)

95% @ 40 °C(非凝结)

相对湿度(存储状态下)

95% @ 60 °C(非凝结)

物理特征

尺寸

320 x 219 x 50.8 mm
