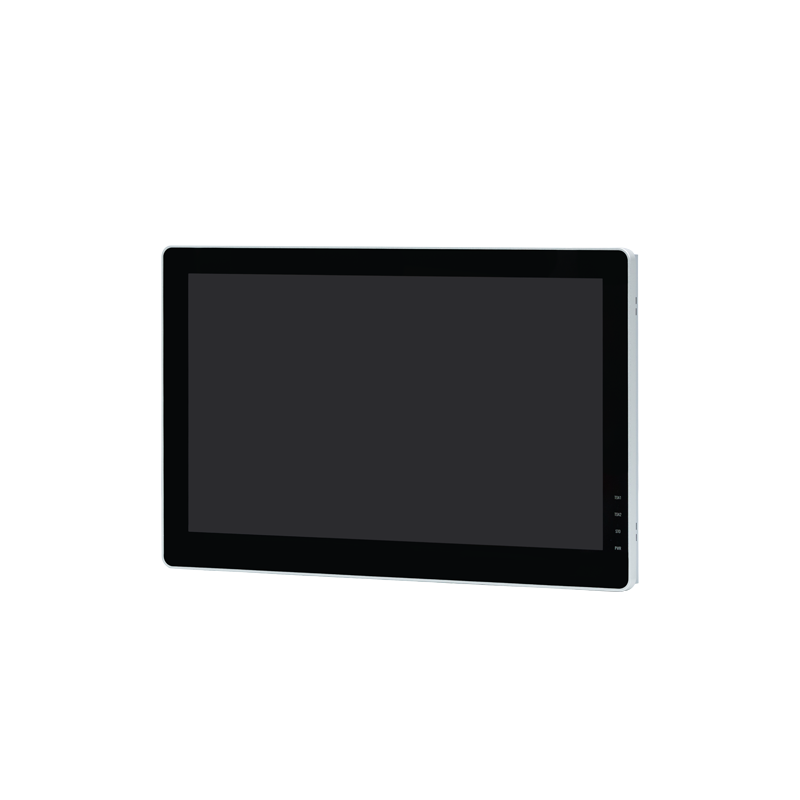

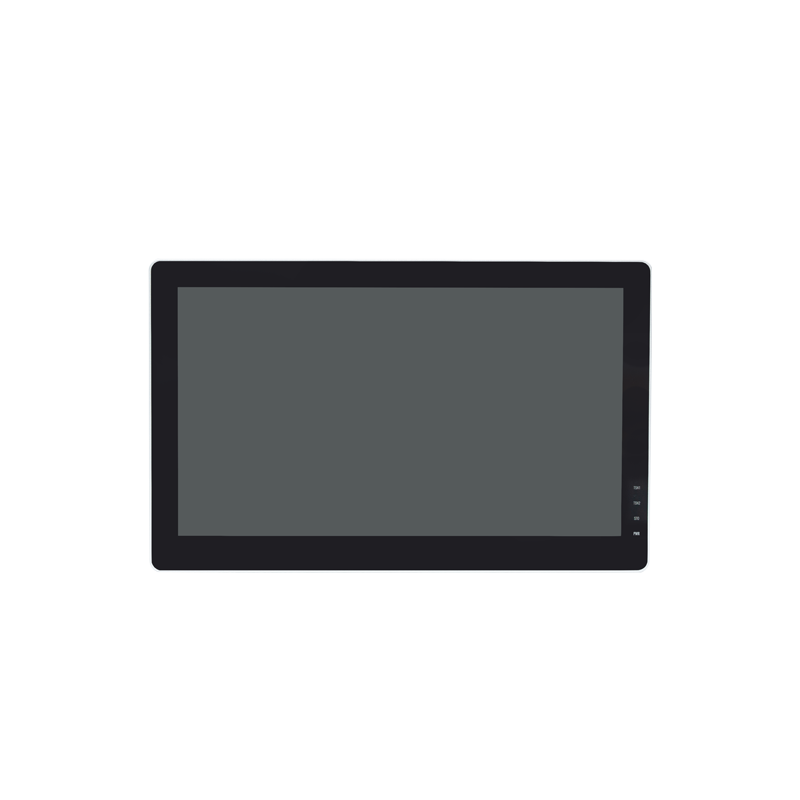

SZX156E 工业触控一体机

● Intel® 第十一代Tiger Lake platform 处理器
● 15.6 ″工业级液晶屏
● 工业级10点电容触摸屏
● 2百万像素前置摄像头, 1 个扬声器
● 1 个DP接口,1 个HDMI接口
● 2个GbE LAN端口,4个 USB3.0接口,1 个 RS-232/422/485接口, 1个 RS-232接口
● 前面板IP65防护等级
● 紧凑坚固、无风扇设计

中央处理器参数列表



Intel® Tiger Lake

中央处理器

i7-1165G7

i5-1135G7

i3-1115G4

6305E

最大频率

Up to 4.70GHz

Up to 4.20GHz

Up to 4.10GHz

1.80 GHz

核心

4

4

2

2

线程

8

8

4

2

热设计功耗

Max. 28W

Max. 28W

Max. 28W

15W

缓存

12 MB

12 MB

6 MB

4 MB

产品规格

项目

子项目

SZX156E   系列

SZX156EH   系列

处理器系统

CPU

Intel® Gen 第十一代 Tiger lake-U i7-1165G7/I5-1135G7/I3-1115G4/6305E处理器

TDP

Max. 28W

BIOS

AMI 128Mbit SPI Flash

图形

Intel® UHD Graphics for 8th Generation Intel® Processors

内存

技术

2 x DDR4 3200MT/s SO-DIMM

最大容量

64 GB

显示

尺寸

15.6” TFT LCD

分辨率

1366 x 768

1920 x 1080

屏幕宽高比

16:9

背光

LED

背光寿命

50,000Hrs

白场亮度

187~220 cd/m²

255~300 cd/m²

触摸屏类型

10点电容式触屏

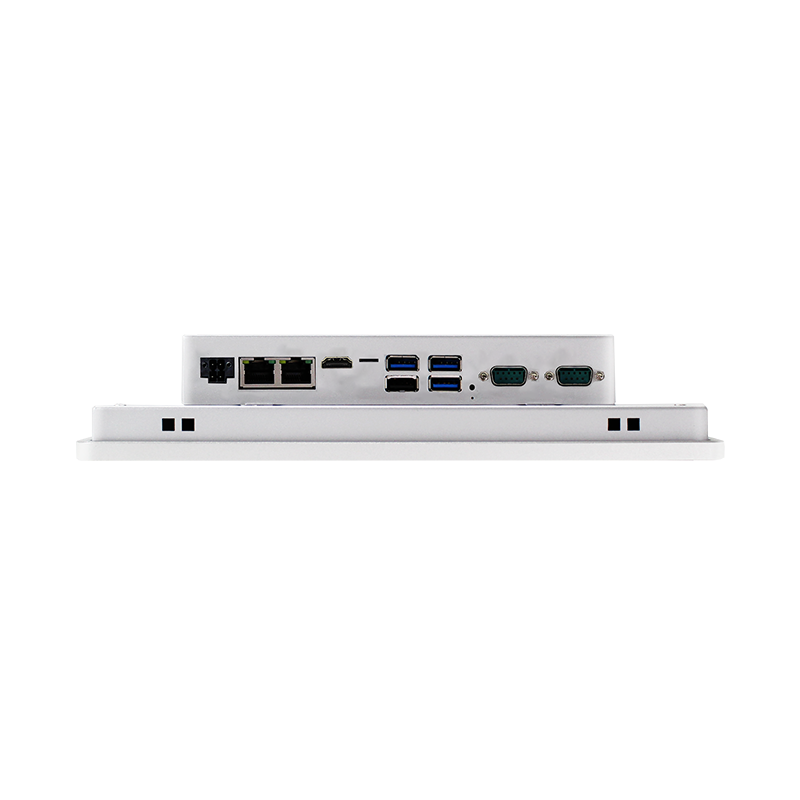

接口

网口

2 x Intel i226-V GbE

USB接口

4 x USB3.0, 2 x internal USB2.0

串口

1 x RS-232, 1 x RS-232/422/485

DP

1 x DP, 支持最高分辨率 4096 x 2304 x 36bpp@60Hz, or 5120 x 3200 x 24bpp@60Hz

HDMI

1 x HDMI2.0b up to 4096 x 2304 x 24bpp@60Hz

复位开关

1

前置摄像头

芯片

2M

光圈

2.8

镜头尺寸

1/5

扬声器

扬声器

2.5W,最大功率3.0W. Average77±3dB SPL@ 0.8,1.0,1.2,1.5KHz(0dB SPL=20uPa)

面板指示灯

LED 指示灯

4 (SATA/USER 3/USER2/USER 1)

扩展接口

M.2 M-Key

1 x M.2 M/B-Key 2280, 支持 >1TB SSD

M.2 E-Key

1 x M.2 E-Key 2230, 支持 Wifi模块

M.2 B-Key

1 x M.2 B-Key 3052, 支持4G/5G网络

SIM

1 x Nano SIM

电源

电源

DC 24V

其他

看门狗

65536 lever, 0~65535sec

TPM

TPM 2.0

操作系统

操作系统

Windows 10 64bit, Linux

物理特征

尺寸

390 x 245 x 51mm

重量

3.5Kg

安装方式

嵌入式安装

环境指标

工作温度

0~50 °C (32 ~ 140 °F)

存储温度

-20~60 °C (-40 ~ 185 °F)

相对湿度(工作状态下)

95% @ 40 °C(非凝结)

相对湿度(存储状态下)

95% @ 60 °C(非凝结)

认证

EMC

CE,FCC
